1.前言
建筑
中空玻璃是相間隔玻璃周邊
密封粘接裝配的單元
構(gòu)件，由
密封膠粘結(jié)組成內(nèi)外兩道阻隔濕氣的密封層，滲入的濕氣由間隔框內(nèi)的
干燥劑吸收，腔內(nèi)氣體的持續(xù)
干燥是
隔熱功能的基礎(chǔ)。粘結(jié)構(gòu)造和滲透路徑參見圖1。干燥劑吸收透過密封層滲入的水蒸氣，質(zhì)量不斷增加，直至吸濕飽和，表征是
中空玻璃
結(jié)露、凝水，即產(chǎn)品功能壽命終結(jié)。按透濕通道尺寸、密封膠水滲透率和干燥劑吸濕能力，理論推算中空玻璃壽命應(yīng)在30年以上，但實際應(yīng)用中相差甚遠(yuǎn)，有些建筑工程交付僅幾年就出現(xiàn)中空玻璃凝露，主要因素是產(chǎn)品設(shè)計、選材和操作工藝失當(dāng)或不正確的安裝，在環(huán)境水、水蒸汽、紫外線
輻射及化學(xué)介質(zhì)的侵蝕，
風(fēng)荷載、大氣壓力及溫度變化產(chǎn)生的氣壓差作用下，邊緣密封粘結(jié)體反復(fù)承載并循環(huán)
變形，加速密封粘結(jié)體降解、粘接密封性劣化引發(fā)早期失效。
試驗表明，紫外線輻照、高低溫或高濕等條件下的加速
老化試驗，可評估結(jié)構(gòu)及密封膠劣化趨勢，但評定耐久壽命的有效方法應(yīng)以
分子篩在使用條件下的吸水質(zhì)量變化表征，評估其飽和吸濕的期限，該試驗方法已為國際標(biāo)準(zhǔn)化組織采用。研究表明溫度-濕度的循環(huán)變化會促使?jié)駳鉂B透，特別在持續(xù)高溫高濕條件下腔內(nèi)氣體膨脹，
硬化的高
模量邊緣粘結(jié)體產(chǎn)生超高
應(yīng)力（如在溫度58℃時中空玻璃腔內(nèi)氣壓可達(dá)13kpa），使?jié)駳鉂B透加速 。結(jié)合多年現(xiàn)場經(jīng)驗和研究結(jié)果，歐洲標(biāo)準(zhǔn)EN1279《建筑用玻璃-中空玻璃》采用《中空玻璃水氣滲透
耐久性測試方法》，以干燥劑飽和
吸水率、最初
含水率和試驗后的最終含水率，計算中空玻璃的水分滲透指數(shù)，表征產(chǎn)品的密封耐久性 。該方法具有較好科學(xué)性及適用性，歐洲玻璃粘結(jié)裝配結(jié)構(gòu)認(rèn)證指南確認(rèn)，符合EN1279標(biāo)準(zhǔn)取得產(chǎn)品質(zhì)量認(rèn)證的中空玻璃，將獲得25年使用壽命 。
參照歐洲標(biāo)準(zhǔn)，該方法將納入我國新修訂的《中空玻璃》標(biāo)準(zhǔn)，要求經(jīng)高低溫循環(huán)試驗28天后，再在58℃高溫高濕條件下持續(xù)試驗49天，中空玻璃的水分滲透指數(shù)不大于0.20。主編單位國家玻璃質(zhì)量監(jiān)督檢驗中心對40組樣品的加速耐久性的驗證試驗，表明該方法的有效性和適用性 。本文著重對影響試驗結(jié)果的主要因素進(jìn)行分析，以探明中空玻璃外層密封膠的類型對中空玻璃使用壽命的影響。
2.加速耐久性試驗
2.1試件
每組試樣15塊，按同一工藝條件和材料制備，規(guī)格為510mm×360mm，試件露點應(yīng)≤-40℃。
2.2.試樣設(shè)備
試驗箱應(yīng)能提供兩階段試驗條件：
1. 高低溫循環(huán)階段：溫度從-18℃至53℃循環(huán)升溫和降溫，每12h一個溫度循環(huán)，升溫或降溫速度為14℃/h，持續(xù)循環(huán)58次（28天）；
2. 高溫試驗階段：溫度58℃保持7周（49天）
兩階段中在試驗溫度高于23℃時，箱內(nèi)的相對濕度應(yīng)≥95%。
2.3.試驗程序
取4塊試件，分解后測定其干燥劑的初始含水率(Ti ,%)
取5塊試件，試驗處理77天終結(jié)時分解，測定干燥劑的最終含水率(Tf ,%);
取2塊試件，分解后對干燥劑取樣，經(jīng)飽和吸水至恒重，再行950℃或350℃高溫處理120min，測定標(biāo)準(zhǔn)吸水率(Tc ,%)，即試件干燥劑的飽和吸水能力。
加速耐久性以水分滲透指數(shù)（I）表示，按下式計算，取5個試件I值的平均值，修約至小數(shù)點后兩位:
3.試驗結(jié)果及分析
驗證試驗選取國內(nèi)各類型企業(yè)共40組試樣，其中兩道密封的外層密封膠為聚硫型的20組，
硅酮型19組。僅有一組采用
熱熔型密封膠密封。
3.1.試驗結(jié)果

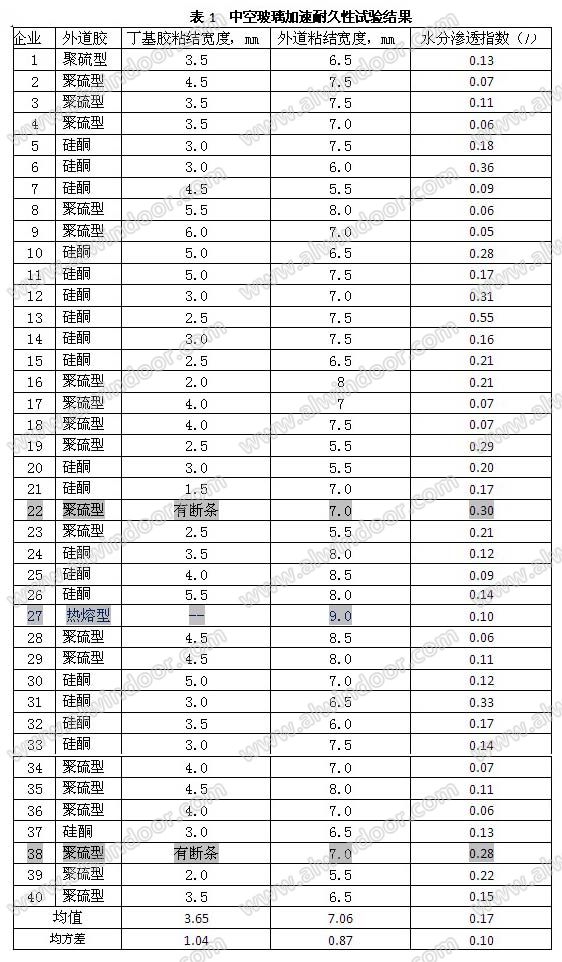

試驗測定了各組試件內(nèi)外兩道密封的粘結(jié)寬度，試驗測定各組試件的水分滲透指數(shù)，試驗結(jié)果列于表1。
上一頁12下一頁
